只適用于7000版本

生產設備看板使用了我司研發的數據采集盒，對設備運行參數每隔一分鐘采集一次，并將數據保存到本地服務器和云端服務器，然后顯示在現場大屏幕上。

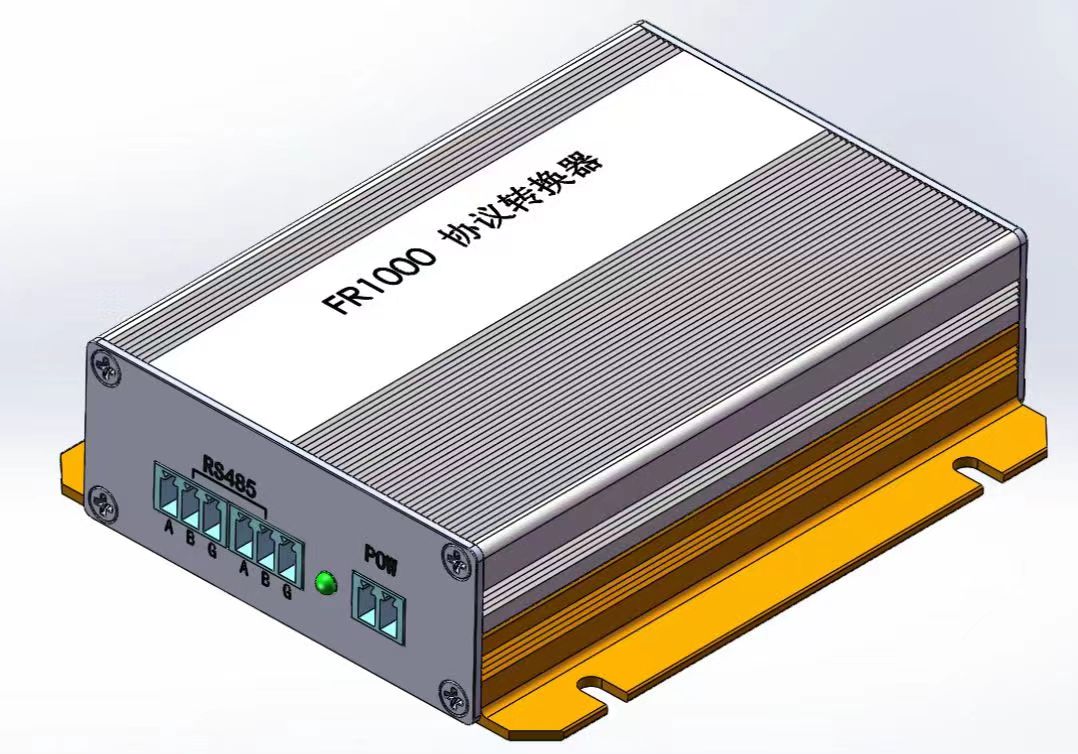

數據采集盒

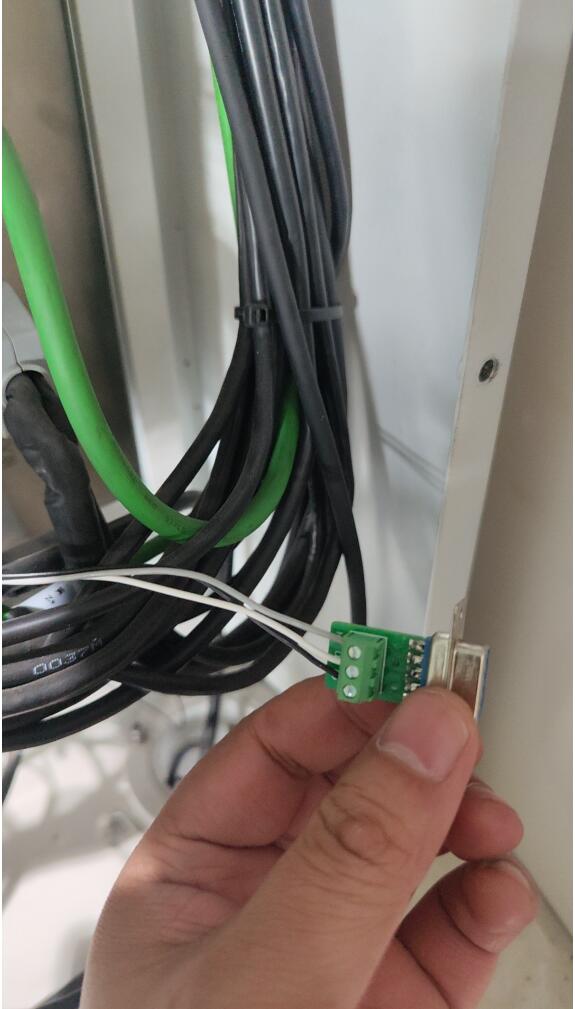

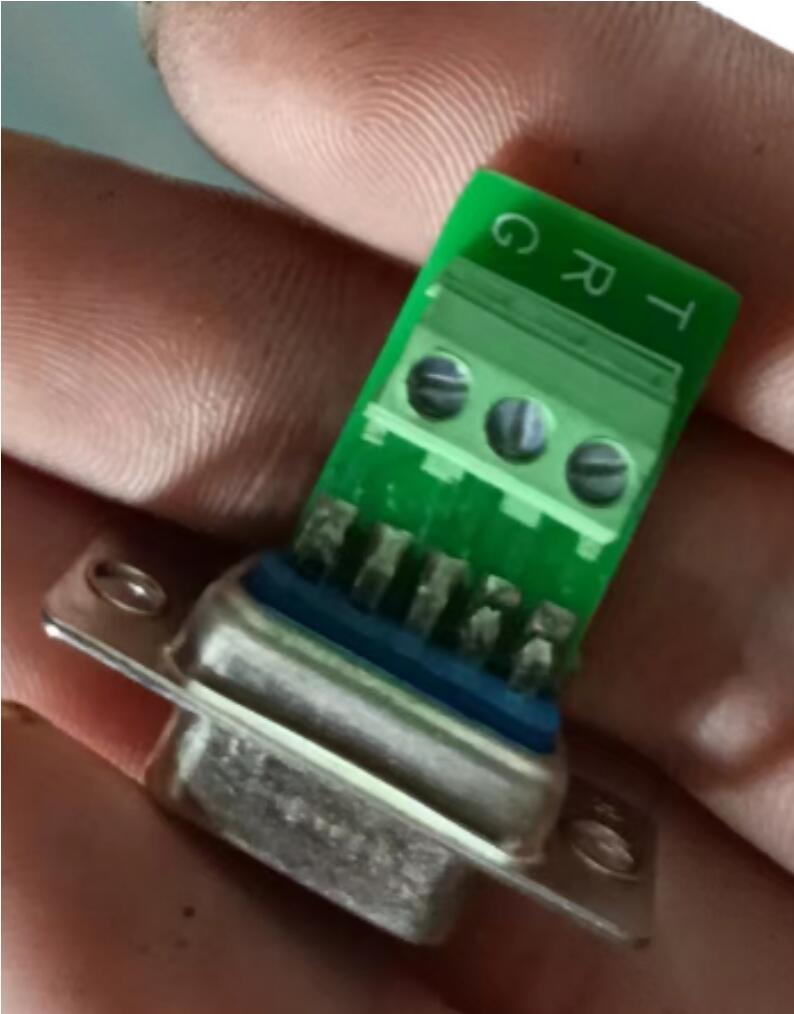

這是我司自己研發的數據采集盒和232接口，可連接設備的232或485接口，支持modbus、http、OPCUA等多種通訊協議，最短可以設置每隔1秒讀取一次數據，通過無線網絡將數據保存在指定服務器中。

我司研發的數據采集盒結實耐用，可防塵、防震，質保期五年。同時數據傳輸穩定，即使現場有很多無線網絡也不會受到干擾。采集的數據可以根據需要進行定制。

設備看板

1、設備使用效率

當日開機數量、開機率

2、當前設備運行狀態

分加工中、閑置、報警、斷線四種狀態

3、車間實時報警

顯示當前正在報警中的設備，報警的機臺號、報警類別、警報詳情、報警開始時間

4、當前正在運行的設備

顯示機臺號、加工程序、加工進度、剩余加工時間、當前狀態（加工中、閑置、報警）

5、當日報警記錄

當天曾經報警過的設備，包括機臺號、警報類別、警報詳情、開始時間、持續時間

稼動率看板

1、細部稼動率

即每臺設備的稼動率情況，每天早上8點到晚上8點，每隔2小時一個小方塊進行標示，綠色表示運行中，橘色表示閑置、灰色表示關機或斷線。

統計每臺設備早上8點到晚上8點的稼動率，也叫設備利用率。

2、全廠稼動率

所有設備稼動率平均值。統計今日、昨天、本周、上周的數據。

3、稼動率排行榜

當日稼動率前5的設備

4、加工時長排行榜

當日加工時長前5的設備

5、空閑時長排行榜

當然空閑時長前5的設備

產量看板

1、設備產量分布

當然每臺設備的產量

2、產量統計

當日總產量、本周總產量、上周總產量

3、當然產量分布

從早上8點到晚上8點，每隔2小時一個區間進行統計

4、當周產量分布

周一到周日產量

5、當月產量分布

1號到31號產量

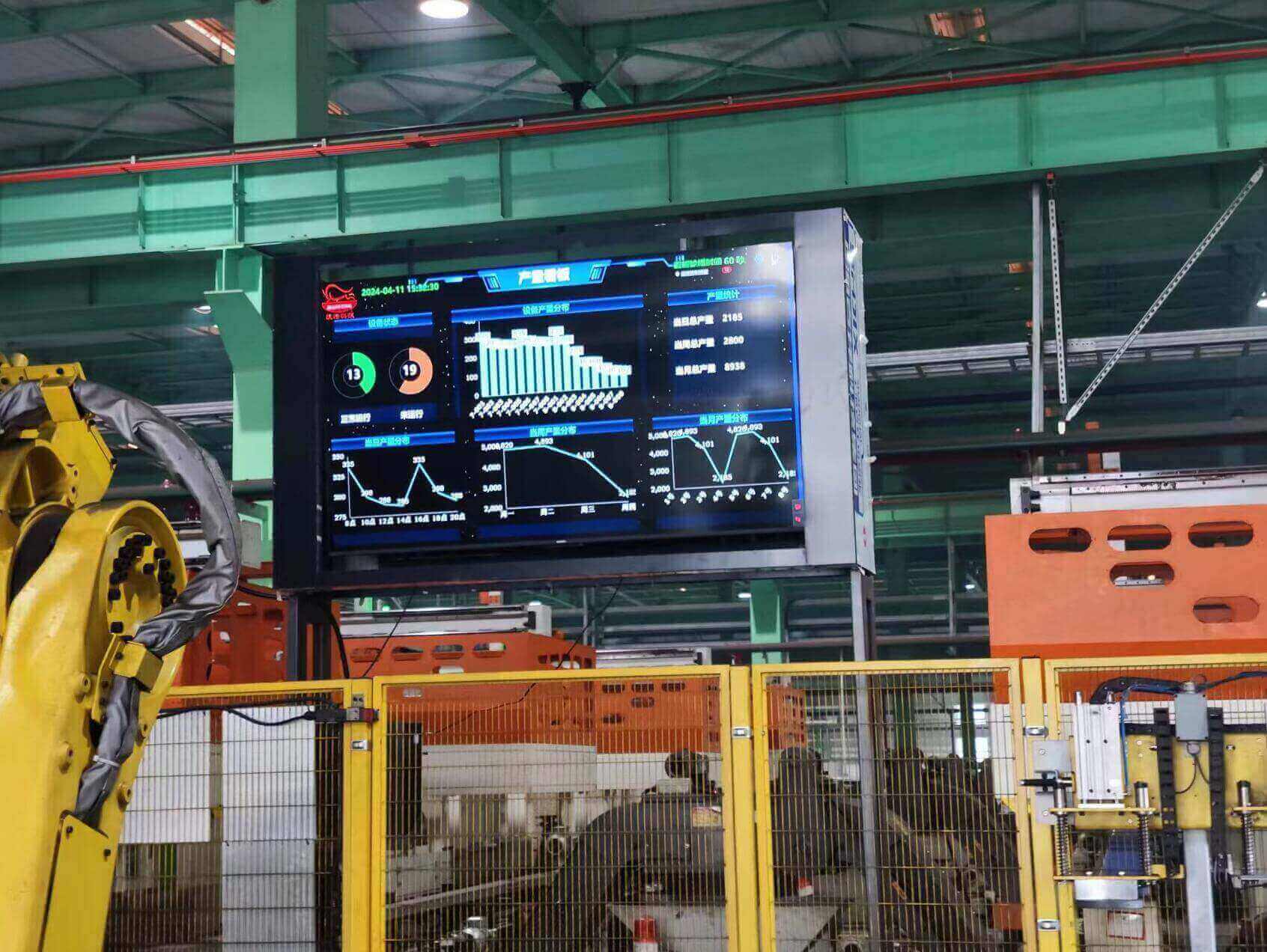

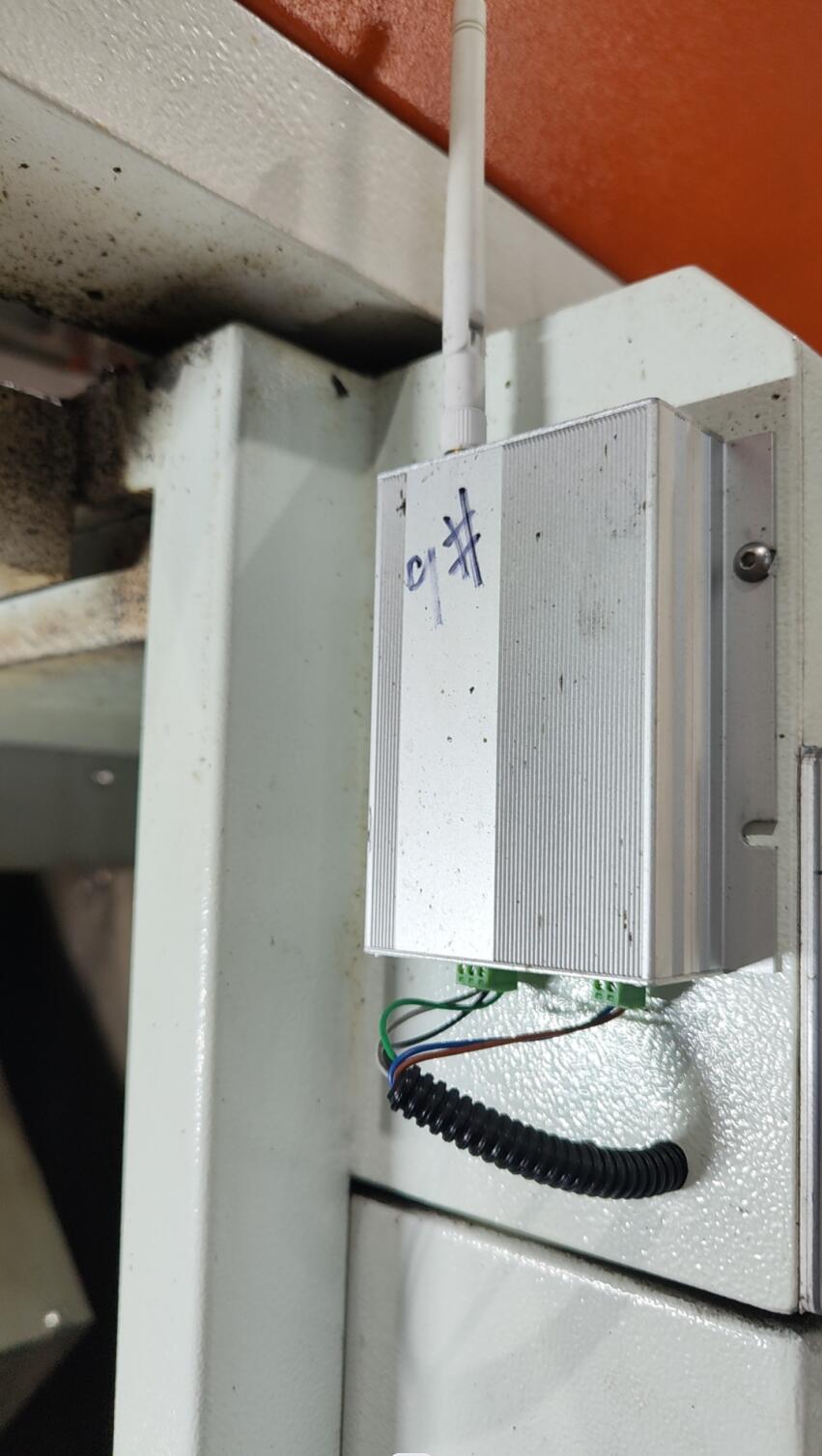

現場圖片

總結：生產設備看板非常詳細的統計了從車間主管角度感興趣的設備運行各項數據，方便現場管理人員隨時了解設備運行狀況，通過云端也可以將數據傳遞到異地進行投屏顯示，實現遠程監控管理的目的。適合生產設備自動化程度高，對運行參數需要實時采集的企業。
